저는 지그를 만들 때 그 작업에 사용할 수 있게 간략하게 만들어 쓰고 버리는 편입니다.
간혹 지그 작업에 너무 많은 시간이 소요되기도 하고 매 작업이 동일하지 않기 때문에 공통적으로 사용할 수 있는 지그를 만든다는 것은 쉽지 않습니다.
하지만 이런 지그들은 거의 필수적이라 치수에 따라 몇 개 제작해 놓으면 작업의 효율이 더 높아질 수 있습니다.
Multiuse Joinery Jig for the Tablesaw

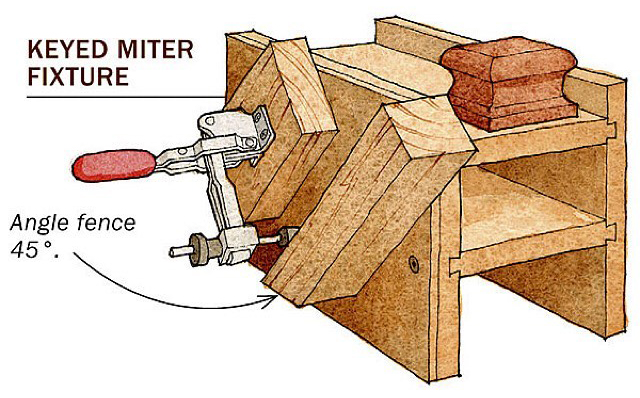

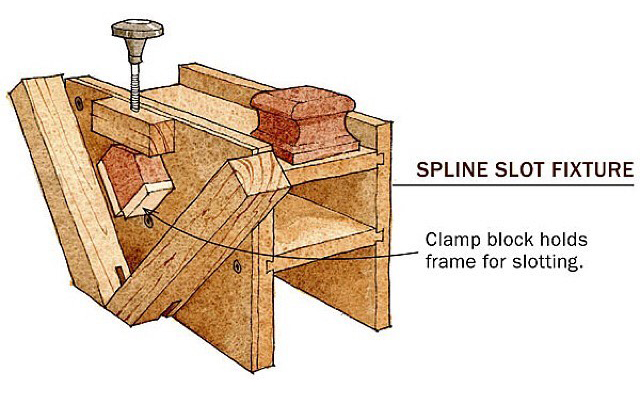

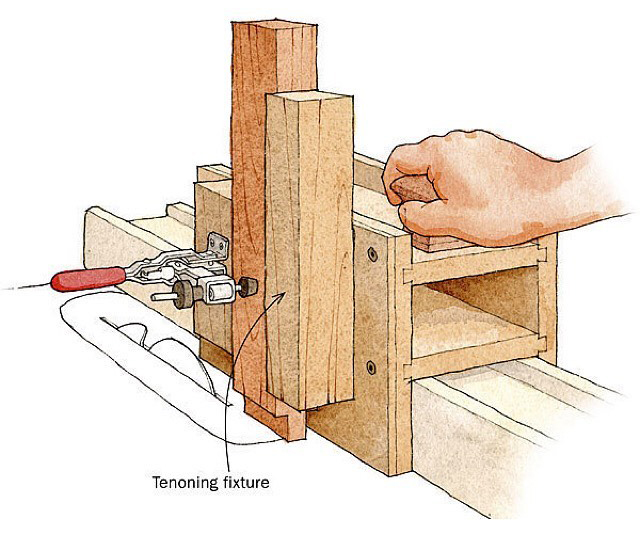

Instead of making multiple jigs for cutting different joints on the tablesaw, I saved time, materials, and space by making one that can do multiple jobs. It consists of a carriage that rides my Biesemeyer-style fence and interchangeable fixtures designed to cut various joints. I have three fixtures: one for cutting tenons, one for keyed miters, and one for cutting spline slots.

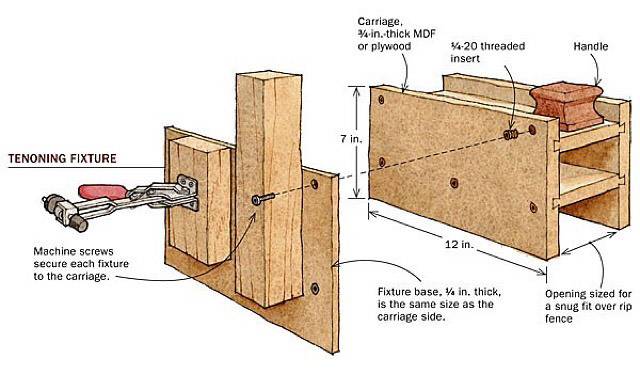

The carriage is made from 3/4-in. Baltic-birch plywood, but MDF would work as well. To ensure that the mounting holes in all fixtures align with those in the carriage, make a 1/4-in.-thick plywood template the same size as the carriage side. Drill the five 1/4-in.-dia. holes in the template and use it to drill the mounting holes in the carriage and in the fixture base. Install any fences, hold-downs, or clamps you need with glue and/or screws from behind.
I finished the carriage and fixtures with two coats of shellac and applied paste wax on the interior of the carriage so it slides freely on the rip fence.
테이블쏘용 다용도 지그
테이블쏘에서 결구 부분을 가공하기 위해 여러 개의 지그를 만드는 대신 여러 작업을 수행할 수 있는 지그를 만들어 시간과 재료, 공간을 절약했습니다. 내 비즈마이어 스타일의 펜스와 다양한 장부를 절단하도록 설계된 교체 가능한 고정 장치로 구성됩니다. 저는 3개의 고정구가 있습니다. 하나는 장부 절단용, 하나는 연귀이음용, 다른 하나는 스플라인 슬롯 절단용입니다.
이 지그는 3/4인치로 제작되었습니다. 자작나무 합판이지만 MDF도 가능합니다. 모든 고정 장치의 장착 구멍이 지그의 장착 구멍과 맞게 하려면 지그 측면과 동일한 크기의 1/4인치 두께 합판 템플릿을 만드십시오. 5개의 1/4인치 직경을 뚫습니다. 템플릿에 구멍을 뚫고 이를 사용하여 지그와 고정대 베이스에 장착 구멍을 뚫습니다. 뒤에서 접착제 및/또는 나사를 사용하여 펜스, 고정 장치 또는 클램프를 설치하세요.
나는 셸락을 두 번 칠하여 지그를 마감하고 지그 내부에 왁스를 발라 립 펜스에서 자유롭게 움직일 수 있게 했습니다.
