나무레일을 쓰기도 하지만 서랍제작이 있어 많이들 사용하는 레일입니다.
고가의 터치방식 레일도 있고 자동으로 스스륵 열리는 레일도 있지요.
철천지 기술지원팀의 서랍 레일 설치 설명입니다.
안녕하세요 영주임 입니다. [3단레일] 설치하는 법 을 알아보겠습니다.
목공초보시절에 서랍을 다는 일이 보통 일이 아니지만 [3단레일]의 원리를 알면 설치가 쉬워집니다!!

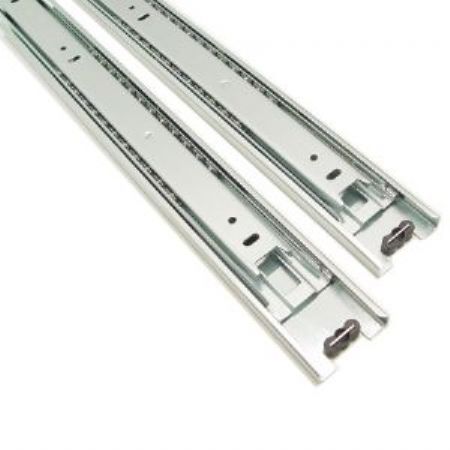

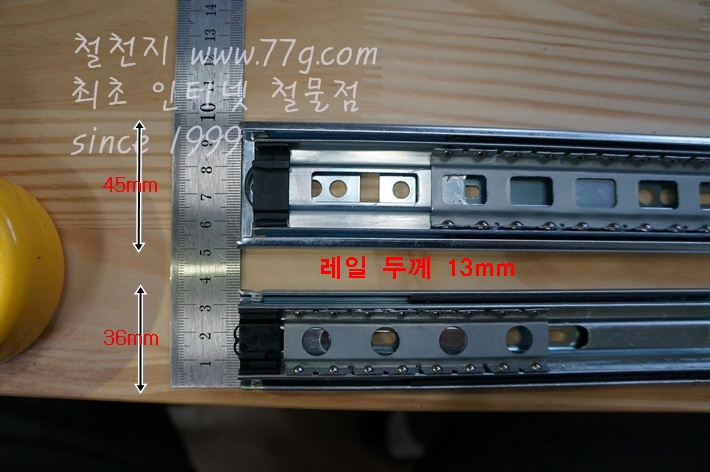

3단레일 36,45 짜리 두가지가 있습니다. 45짜리는 큰서랍에 사용 하겠죠?
그리고 공통으로 [두께가 13mm] 입니다!
겉장이 설계되면 내부 [서랍장 사이즈] 산출방법입니다.

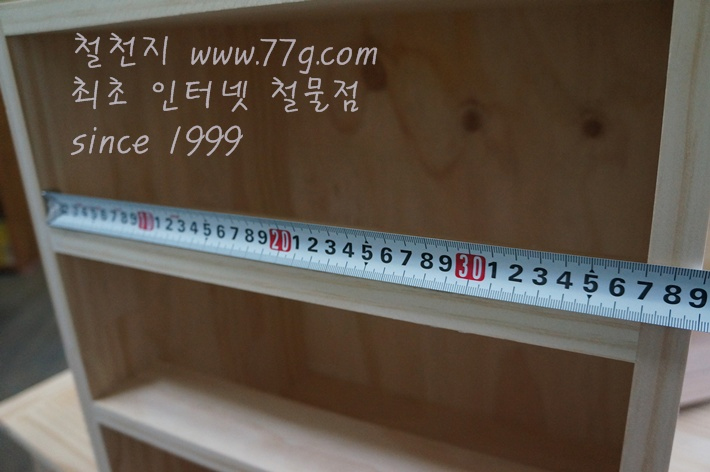

내경이 370 mm 가 나오니까 서랍사이즈는 레일두께 13mm+13mm = 26mm 를 뺀 치수입니다
서랍 사이즈가 346mm 가 나옵니다. +-1mm 정도는 3단레일 특성으로 커버가 됩니다
이제 3단레일 위치를 결정하는 중요한 순간입니다.

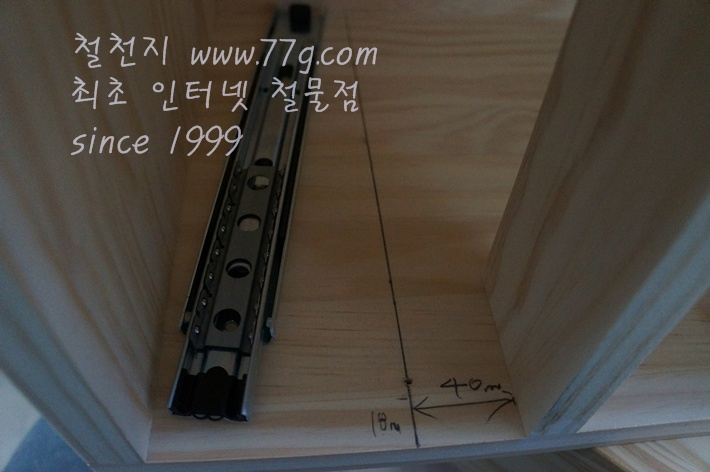

사진에는 40mm 뛰고 기준선을 잡아놨지만 50mm가 되건 큰 문제는 안됩니다.
기준선 대신에 쫄대를 놓으시고 설치하셔도 됩니다.
레일을 아래쪽에 다는것은 서랍무게가 아래에 쏠리니까 아래쪽에 달아주셔야 됩니다.
18mm 표시는 서랍앞판 표시입니다.

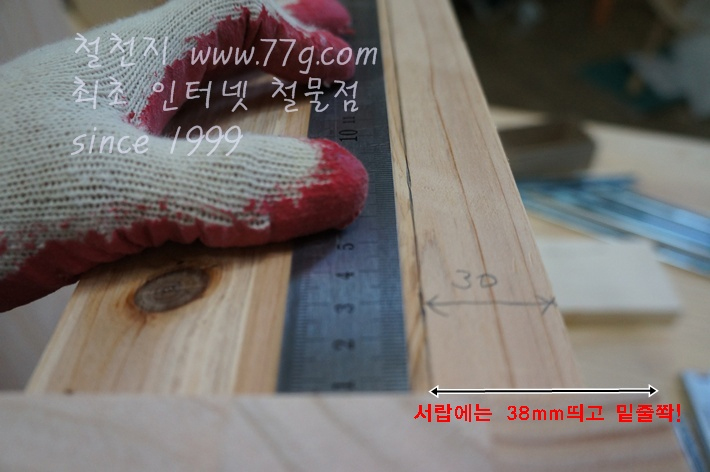

본체에 40mm 띄고 달았으니 -2mm 를뺀 38mm를 [서랍앞판] 에서 표시를 해줍니다.
서랍에 30mm표시는 서랍앞판과 서랍이 바닥에 맞아떨어지지 않고 여유가 있습니다
서랍앞판 밑과 서랍이 8mm 떨어져 있다는 것입니다.
이 부분이 좁아지면 서랍에 물건이 많이 들어가게 되면 서랍이 처지게 될수도 있습니다. 바닥에 닿을 수가 있습니다.

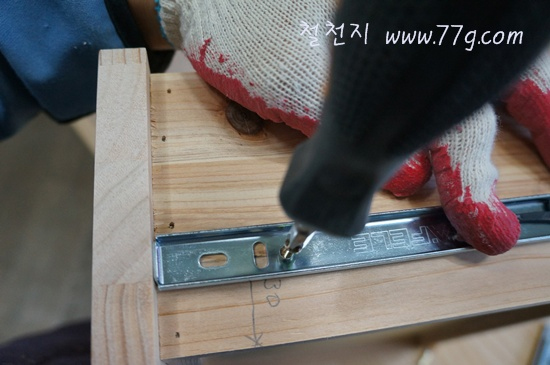

기준선을 중심으로 레일은 가운데로 달아줍니다. 서랍장본체도 마찬가지로 가운데로 달아주시면됩니다.

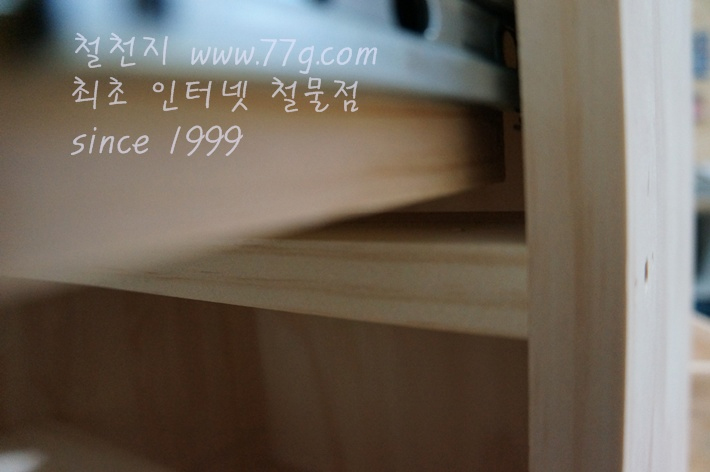

서랍이 바닥에 너무 붙어있는 것보다 어느정도 떨어져있어야 서랍이 처질때 쓸리지 않습니다.

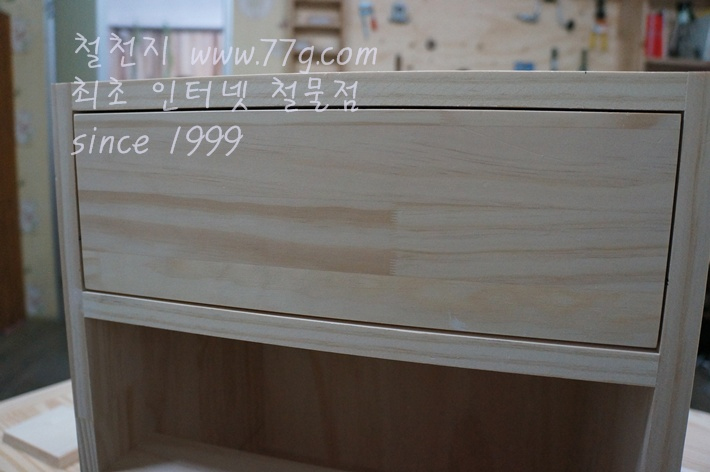

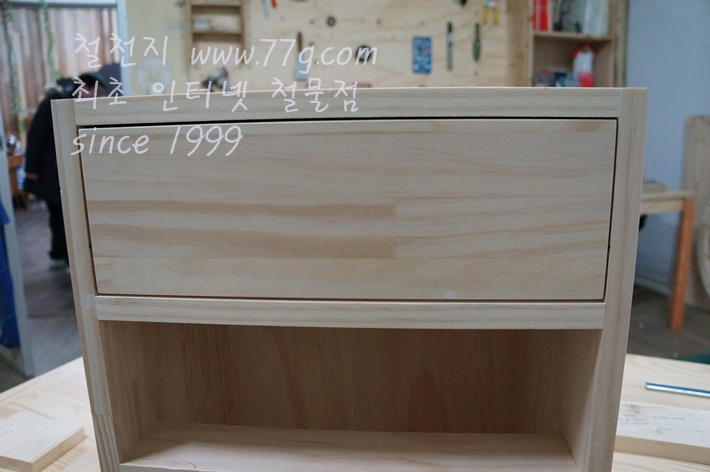

달아본 서랍은 서랍앞판이 좌.우.상.하 2mm씩 뺀 치수로 달은 서랍입니다...
[3단레일]의 원리를 알면 DIY목공이 더욱 재미있어지라 생각합니다..(--)(__)꾸벅
[3단레일]의 원리를 알면 DIY목공이 더욱 재미있어지라 생각합니다..(--)(__)꾸벅
*보너스*

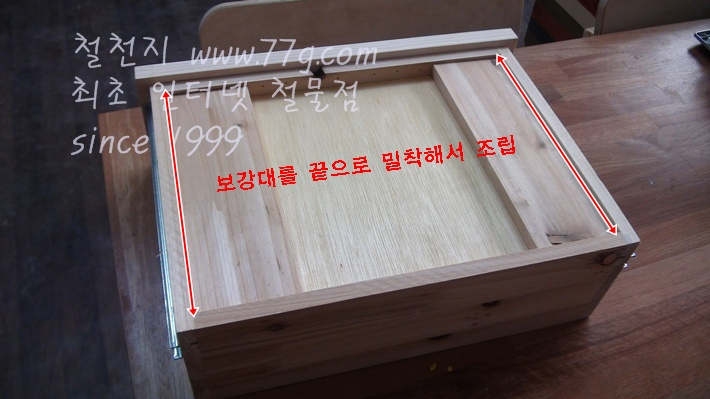

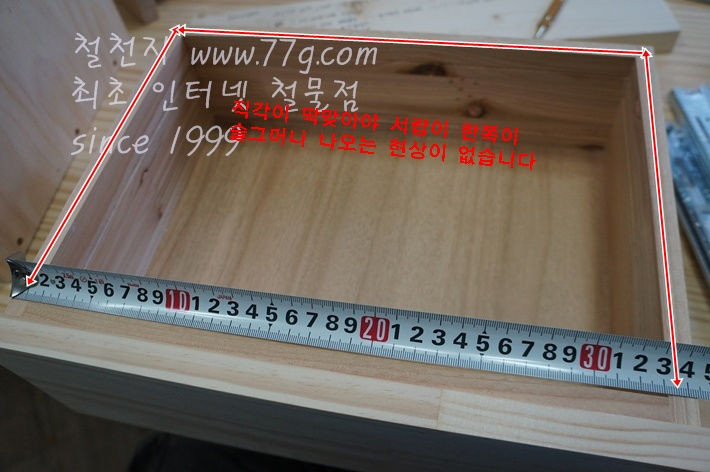

철천지에서 서랍은 짜임형식으로 출고되서 직접 조립하셔야 되는데 이때 직각으로 잘 조립하는법은...

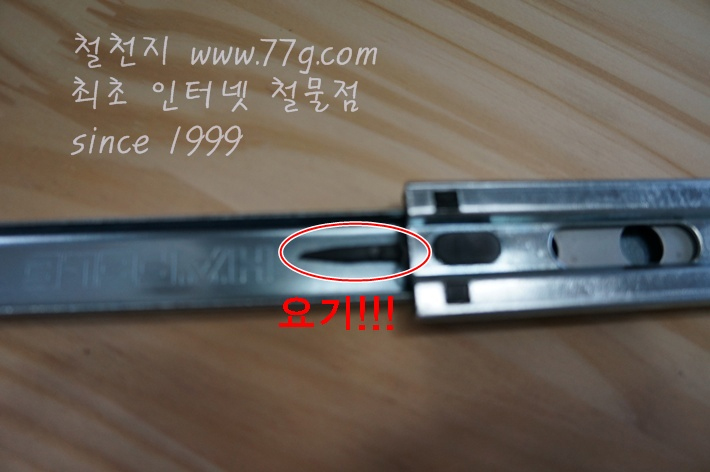

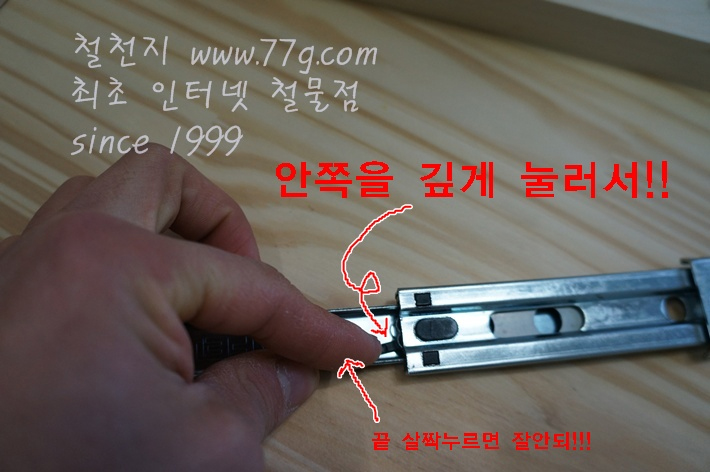

많이들 알고계시는 3단레일 분리하기..-ㅅ-;;
레일을 쭉 빼준후....
레일을 쭉 빼준후....
↑ ↑ 위의 사진처럼 장갑을 안끼고 작업하면 레일이 손이 다칠수가 있으니 않좋은 예입니다...
...-ㅅ -;; 많이 부족하지만 조금이라도 [DIY목공]에 도움이 되셨으면 좋겠습니다.
